السخانات الشمسية
متاح تحت علامة

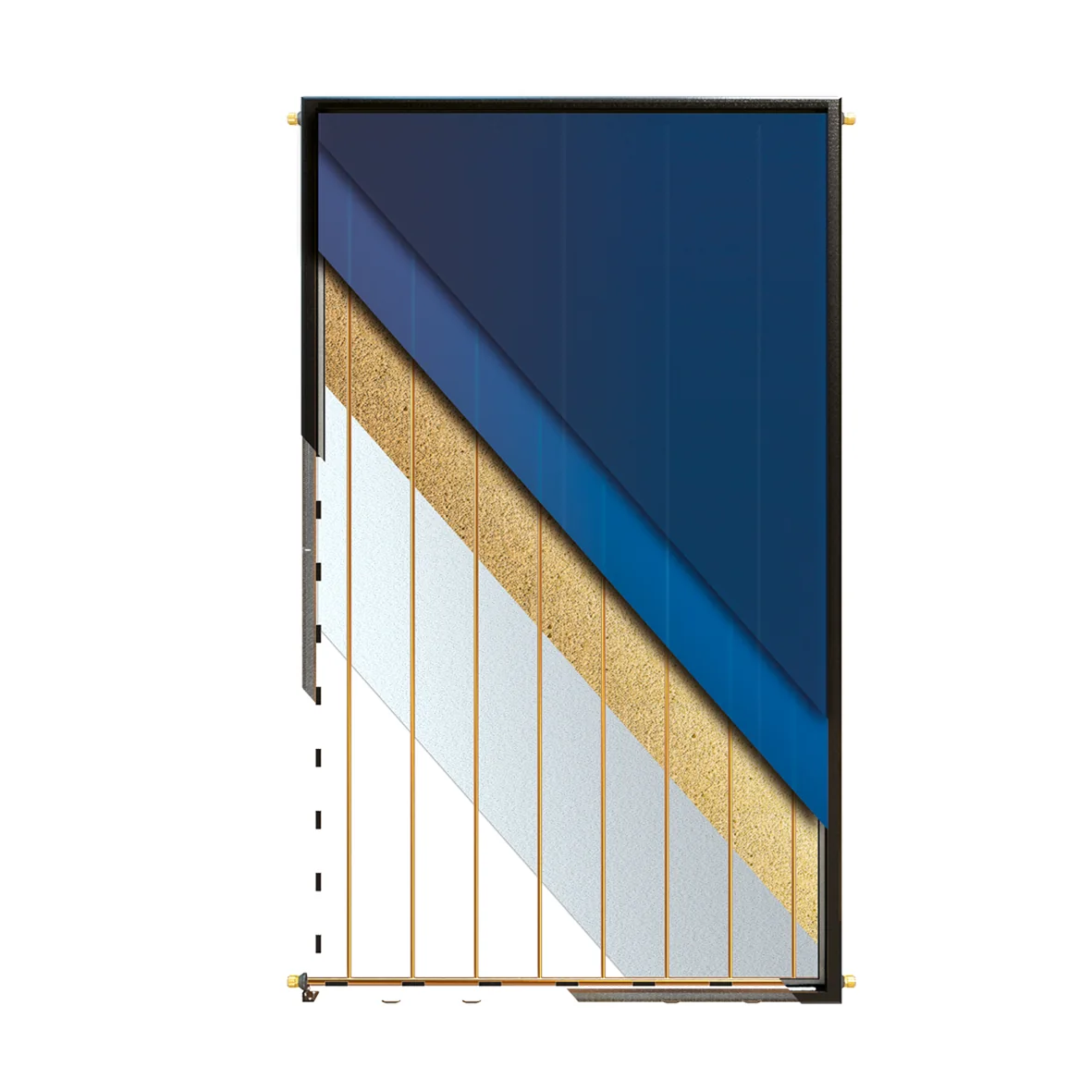

Wunder ANSG
مجمّع مسطح بطلاء انتقائي، حاصل على شهادة Solar Keymark
الطرازات1808 · 2108 · 2510
الماصطلاء انتقائي، α 95 %
الكفاءة (Aa)77 %
الشهادةSolar Keymark
أخبرنا بمتطلبات مشروعك وسنرد عليك بالأسعار ومدة التسليم.
نظرة عامة
يقع Wunder ANSG بين درجتي ANP وALS: يجمع بين ماص ألومنيوم بطلاء انتقائي وزجاج مقسّى عادي الحديد، فيقدم معظم إنتاج المجموعة المتميزة بسعر أيسر. يوفر الطلاء الانتقائي من نوع Almeco-Tinox امتصاصية 95 % مع انبعاثية 4 % فقط، بحيث يواصل اللوح امتصاص الكسب الشمسي بدلًا من إشعاعه مرة أخرى. تتوفر ثلاثة مقاسات: ANSG 1808 و2108 و2510.
تبلغ الكفاءة الحرارية 70 % منسوبة إلى المساحة الإجمالية و77 % منسوبة إلى مساحة الماص. المساحات الإجمالية 1.79 و2.07 و2.42 م²، ومساحات الماص 1.65 و1.93 و2.27 م²، والأوزان فارغة 24 و27 و32 كجم، وأحجام الماص من 1.0 إلى 1.3 لتر. تغذي ثمانية إلى عشرة أنابيب صاعدة نحاسية ملحومة بالليزر بقطر 8 مم مجمّعًا رئيسيًا بقطر 18 مم ينتهي بوصلات 3/4".
تحد بطانية صوف زجاجي 50 مم بكثافة 50 كجم/م³ من الفقد الخلفي، ويحمي زجاج مقسّى 3.2 مم الماص، وصُمم هيكل الألومنيوم المقوّى بموانع تسرب ووصلات EPDM لمواجهة التعرض للأشعة فوق البنفسجية وحمل الرياح والصدمة الحرارية. يتحمل كل طراز 10 بار و130 °م عند تدفق تصميمي 72 كجم/س·م². ANSG حاصل على شهادة Solar Keymark تحت رقم التسجيل 011-7S2322 F ويحمل ضمانًا لمدة عشر سنوات.
أبرز الميزات
- ماص ألومنيوم بطلاء انتقائي، امتصاصية 95 % وانبعاثية 4 %
- كفاءة حرارية 70 % (المساحة الإجمالية) / 77 % (مساحة الماص)
- شبكة أنابيب نحاسية ملحومة بالليزر: أنابيب صاعدة 8 مم، مجمّع رئيسي 18 مم، وصلات 3/4"
- زجاج مقسّى 3.2 مم مع إطار ألومنيوم مقوّى وموانع تسرب EPDM
- عزل صوف زجاجي 50 مم بكثافة 50 كجم/م³
- أقصى ضغط تشغيل 10 بار، وأقصى درجة حرارة تشغيل 130 °م
- حاصل على شهادة Solar Keymark (رقم التسجيل 011-7S2322 F)، ضمان 10 سنوات
- ثلاثة مقاسات: مساحة إجمالية 1.79 و2.07 و2.42 م²
التطبيقات
- المياه الساخنة المنزلية الشمسية السكنية
- الفنادق والمباني السكنية
- أنظمة المياه الساخنة التجارية
- التسخين المسبق للعمليات الصناعية
- المصفوفات على الأسطح المائلة والمسطحة والمثبتة على الأرض
المواصفات الفنية
| المعيار | Wunder ANSG 1808 | Wunder ANSG 2108 | Wunder ANSG 2510 |
|---|---|---|---|
| الكفاءة الحرارية Ag (%) | 70 | 70 | 70 |
| الكفاءة الحرارية Aa (%) | 77 | 77 | 77 |
| الأبعاد (مم) | 1927 × 927 × 90 | 1988 × 1041 × 90 | 1988 × 1218 × 90 |
| المساحة الإجمالية (م²) | 1.79 | 2.07 | 2.42 |
| مساحة الماص (م²) | 1.65 | 1.93 | 2.27 |
| الوزن فارغًا (كجم) | 24 | 27 | 32 |
| حجم الماص (لتر) | 1 | 1.15 | 1.3 |
| أقصى ضغط تشغيل (بار) | 10 | 10 | 10 |
| أقصى درجة حرارة تشغيل (°م) | 130 | 130 | 130 |
| معدل التدفق (كجم/س·م²) | 72 | 72 | 72 |
| مادة لوح الماص | ألومنيوم بطلاء انتقائي | ألومنيوم بطلاء انتقائي | ألومنيوم بطلاء انتقائي |
| الامتصاصية (%) | 95 | 95 | 95 |
| الانبعاثية (%) | 4 | 4 | 4 |
| قطر أنبوب المجمّع الرئيسي Ø (مم) | 18 | 18 | 18 |
| قطر أنبوب الماص Ø (مم) | 8 | 8 | 8 |
| الوصلة | 3/4" | 3/4" | 3/4" |
| عدد الأنابيب | 8 | 9 | 10 |
| مادة الزجاج | زجاج مقسّى عادي الحديد | زجاج مقسّى عادي الحديد | زجاج مقسّى عادي الحديد |
| سماكة الزجاج (مم) | 3.2 | 3.2 | 3.2 |
| مادة العزل | صوف زجاجي | صوف زجاجي | صوف زجاجي |
| سماكة العزل (مم) | 50 | 50 | 50 |
| كثافة العزل (كجم/م³) | 50 | 50 | 50 |
القيم مأخوذة من الكتالوج الحالي للشركة المصنّعة وقد تتغير دون إشعار مسبق. يرجى طلب أحدث ورقة بيانات قبل التصميم النهائي.
الشهادات
- Solar Keymark (رقم التسجيل 011-7S2322 F، DIN EN 12975:2022-06 / DIN EN ISO 9806:2018-04)
