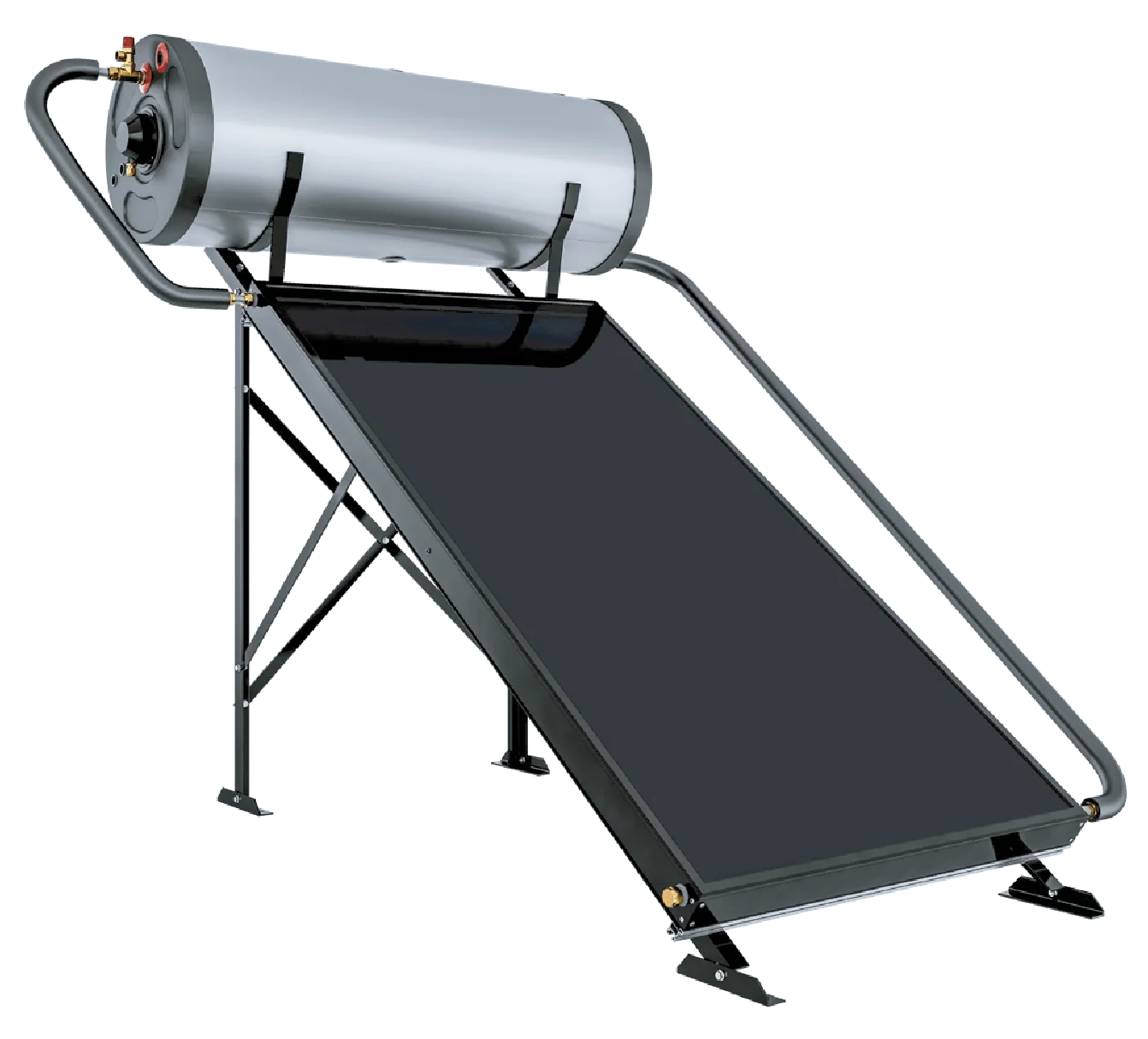

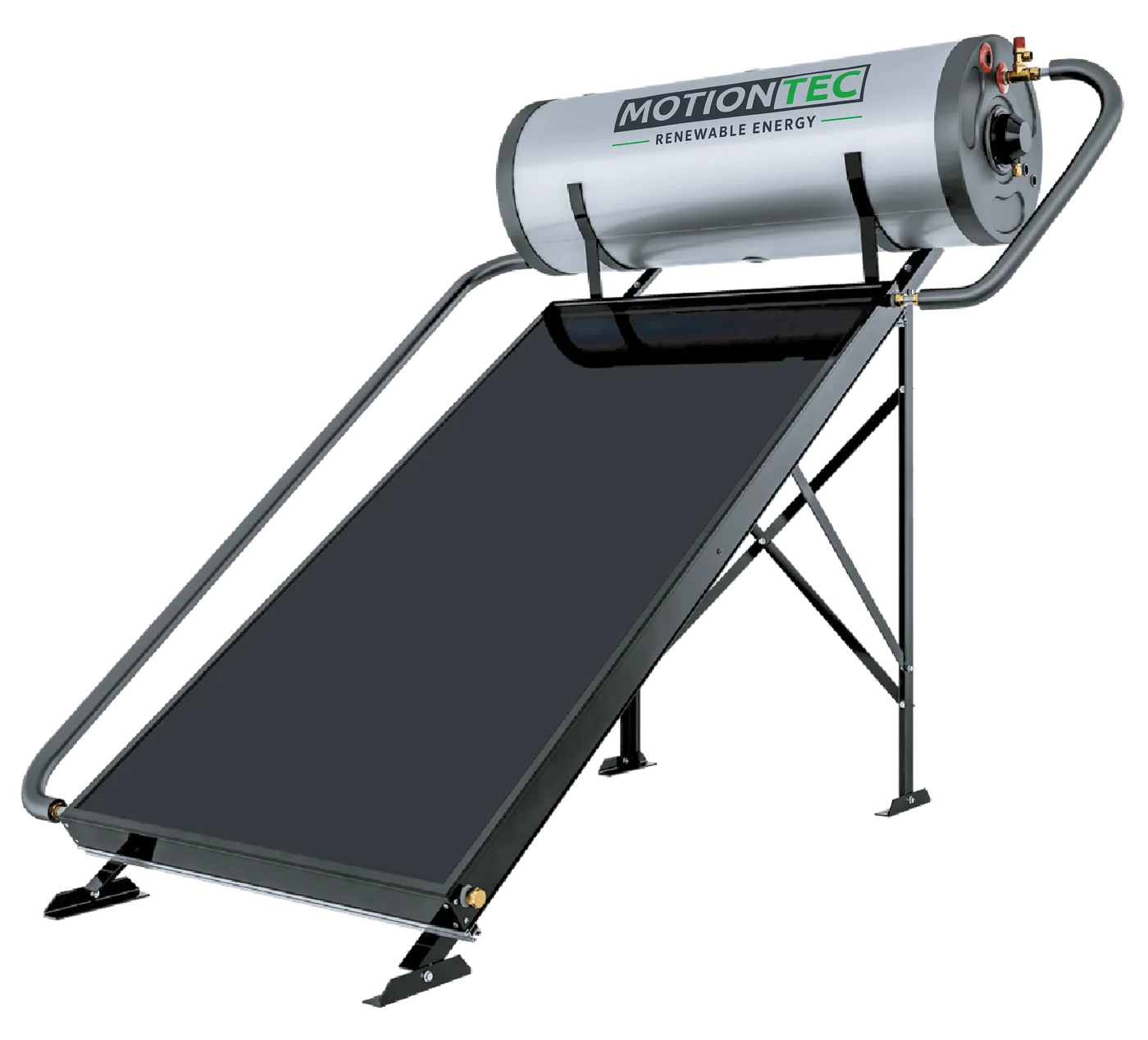

سخان المياه الشمسي بنظام الثرموسيفون TSE
نظام ثرموسيفون مطلي بالمينا بغلاف مزدوج، سعات 120-300 لتر
السعات120 – 300 لتر
الخزانمطلي بالمينا بغلاف مزدوج
النظامثرموسيفون، بدون مضخة
الشهادةSolar Keymark
أخبرنا بمتطلبات مشروعك وسنرد عليك بالأسعار ومدة التسليم.
نظرة عامة
TSE هو النظير المطلي بالمينا لسخان TSM: سخان مياه شمسي بالتدوير الطبيعي تلتف فيه الدائرة الشمسية حول الخزان كغلاف مزدوج بدلًا من المرور عبر ملف داخلي. تملأ مياه الاستخدام الوعاء الداخلي المطلي بالمينا وتعبر الحرارة جدار الغلاف، فينتج نظام بسيط ومتين لا يحتاج إلى مضخة ولا كهرباء للدائرة الشمسية ويوفر المياه الساخنة مباشرة من الخزان.
يُحمى الخزان الداخلي بطلاء مينا صناعي عالي التقنية مع أنود مغنيسيوم ذائب طويل العمر، وفلنجة تنظيف 3" لإزالة الترسبات والوصول للصيانة. تتوفر أربع سعات 120 و150 و200 و300 لتر، بأوزان من 53 إلى 101 كجم، معزولة ببولي يوريثان 50 مم داخل غلاف مجلفن مطلي إلكتروستاتيكيًا ومقننة عند ضغط تشغيل 6 بار و95 °م.
يقترن كل نظام بمجمّع Wunder ALS انتقائي: ALS 1809 مع TSE 120، وALS 2110 مع 150، وALS 2512 مع 200، ولوحان ALS 2110 مع 300، وجميعها تستخدم ماصات ألومنيوم عالية الانتقائية بامتصاصية 95 % وانبعاثية 3 %، وزجاجًا مقسّى منخفض الحديد وعزلًا من الصوف الصخري. الكسور الشمسية المذكورة 84 و80 و77 و82 %. TSE حاصل على شهادة Solar Keymark مع ضمان لمدة خمس سنوات.
أبرز الميزات
- مبادل حراري بغلاف مزدوج - تحيط الدائرة الشمسية بالخزان، بدون ملف داخلي
- طلاء مينا صناعي عالي التقنية للخزان الداخلي
- أنود مغنيسيوم ذائب طويل العمر بالإضافة إلى فلنجة تنظيف 3"
- تشغيل طبيعي بالثرموسيفون بدون مضخة أو كهرباء
- مجمعات Wunder ALS انتقائية: امتصاصية 95 %، انبعاثية 3 %، زجاج مقسّى منخفض الحديد
- كسر شمسي 84 / 80 / 77 / 82 % لطرازات TSE 120 و150 و200 و300
- عزل بولي يوريثان 50 مم، أسطوانة خارجية مجلفنة مطلية إلكتروستاتيكيًا
- أربع سعات 120-300 لتر عند 6 بار / 95 °م؛ حاصل على شهادة Solar Keymark، ضمان 5 سنوات
التطبيقات
- المياه الساخنة المنزلية السكنية بدون كهرباء
- المناخات المشمسة والمعتدلة
- بيوت العطلات والمساكن الريفية
- بيوت الضيافة والفنادق الصغيرة
- استبدال سخانات المياه الكهربائية أو الغازية
المواصفات الفنية
| المعيار | TSE 120 | TSE 150 | TSE 200 | TSE 300 |
|---|---|---|---|---|
| السعة (لتر/يوم) | 120 | 150 | 200 | 300 |
| الكسر الشمسي (%) | 84 | 80 | 77 | 82 |
| الوزن (كجم) | 53 | 57 | 70 | 101 |
| الأبعاد ارتفاع×قطر (مم) | 1275 × 500 | 1000 × 600 | 1200 × 600 | 1800 × 600 |
| أقصى درجة حرارة مسموح بها للماء (°م) | 95 | 95 | 95 | 95 |
| أقصى ضغط تشغيل (بار) | 6 | 6 | 6 | 6 |
| مادة العزل | بولي يوريثان (PU) | بولي يوريثان (PU) | بولي يوريثان (PU) | بولي يوريثان (PU) |
| سماكة العزل (مم) | 50 | 50 | 50 | 50 |
| الأسطوانة الخارجية | صاج مجلفن مطلي إلكتروستاتيكيًا | صاج مجلفن مطلي إلكتروستاتيكيًا | صاج مجلفن مطلي إلكتروستاتيكيًا | صاج مجلفن مطلي إلكتروستاتيكيًا |
| المجمّع | Wunder ALS 1809 | Wunder ALS 2110 | Wunder ALS 2512 | Wunder ALS 2110 (عدد 2) |
| أبعاد المجمّع (مم) | 1927 × 927 × 90 | 1988 × 1041 × 90 | 1988 × 1218 × 90 | 1988 × 1041 × 90 (لكل مجمّع) |
| المساحة الإجمالية للمجمّع (م²) | 1.79 | 2.07 | 2.42 | 2.07 (لكل مجمّع) |
| مساحة ماص المجمّع (م²) | 1.65 | 1.93 | 2.27 | 1.93 (لكل مجمّع) |
| وزن المجمّع فارغًا (كجم) | 24 | 28 | 32 | 28 (لكل مجمّع) |
| الامتصاصية (%) | 95 | 95 | 95 | 95 |
| الانبعاثية (%) | 3 | 3 | 3 | 3 |
| زجاج المجمّع | زجاج مقسّى منخفض الحديد | زجاج مقسّى منخفض الحديد | زجاج مقسّى منخفض الحديد | زجاج مقسّى منخفض الحديد |
| عزل المجمّع | صوف صخري | صوف صخري | صوف صخري | صوف صخري |
| دخول/خروج الدائرة الشمسية | G 3/4" | G 3/4" | G 3/4" | G 3/4" |
| خزان التمدد | G 3/4" | G 3/4" | G 3/4" | G 3/4" |
| دخول/خروج مياه الاستخدام | G 3/4" | G 3/4" | G 3/4" | G 3/4" |
| صمام الأمان | G 3/4" | G 3/4" | G 3/4" | G 3/4" |
| قضيب الأنود | 1" | 1" | 1" | 1" |
| السخان الكهربائي | G 1 1/4" | G 1 1/4" | G 1 1/4" | G 1 1/4" |
| فلنجة التنظيف | 3" | 3" | 3" | 3" |
القيم مأخوذة من الكتالوج الحالي للشركة المصنّعة وقد تتغير دون إشعار مسبق. يرجى طلب أحدث ورقة بيانات قبل التصميم النهائي.
الشهادات
- Solar Keymark
